視覺檢測技術引領PCB版缺陷檢測新方向
發布時間: 2024-07-03
瀏覽量：269
PCB版缺陷檢測
在快速發展的電子制造業中，PCB（印制電路板）作為電子設備的基礎構件，其質量直接關系到整個產品的性能與可靠性。因此，PCB版缺陷檢測成為生產流程中不可或缺的一環。隨著科技的進步，視覺檢測技術以其高精度、高效率的優勢，正逐步成為PCB版缺陷檢測領域的主流方案。

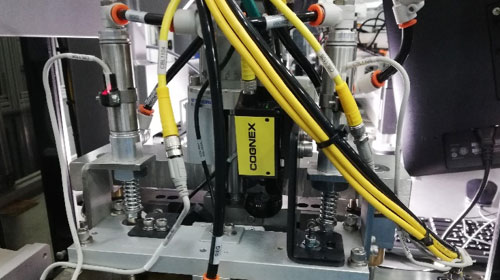

視覺檢測技術通過高精度相機捕捉PCB板面的圖像，利用先進的圖像處理算法對圖像進行深度分析，能夠準確識別出針孔、開路、短路、異物、銅箔缺失等多種細微缺陷。這一技術不僅克服了人工檢測易疲勞、主觀性強、效率低下的弊端，還實現了對PCB板全面、快速、無接觸的自動化檢測，大大提高了生產效率和產品質量。
此外，視覺檢測技術還具備強大的靈活性和可擴展性。隨著算法的不斷優化和升級，系統能夠輕松應對不同規格、不同復雜度的PCB板檢測需求，為電子制造企業提供了強有力的技術支持。同時，通過集成智能分析系統，視覺檢測技術還能實現缺陷數據的自動收集與分析，為生產過程的持續改進提供寶貴的數據支持。
綜上所述，視覺檢測技術的引入正引領著PCB版缺陷檢測領域邁向新的高度。它以其卓越的性能和廣泛的應用前景，為電子制造業的轉型升級注入了強大的動力。
