涂膠視覺檢測設備
2D涂膠檢測設備
系統要求
檢測Q1、TC4525或Q3膠水的膠條軌跡是否符合圖紙要求,檢測底板上導熱膠條的軌跡和密封膠條的軌跡是否符合圖紙要求
檢測精度滿足0.05mm
功能特點
顯示檢測的圖像，并輸入到外殼上、下料工位的顯示屏上
接受上、下料位置的人工判斷OK/NOK信息
將檢測信息或人工判斷的信息，通過MES報文發送給服務器
雙軌、雙工位（兩套檢測設備）運行
正常運行時，設備誤檢率應低于0.1%
檢測方法

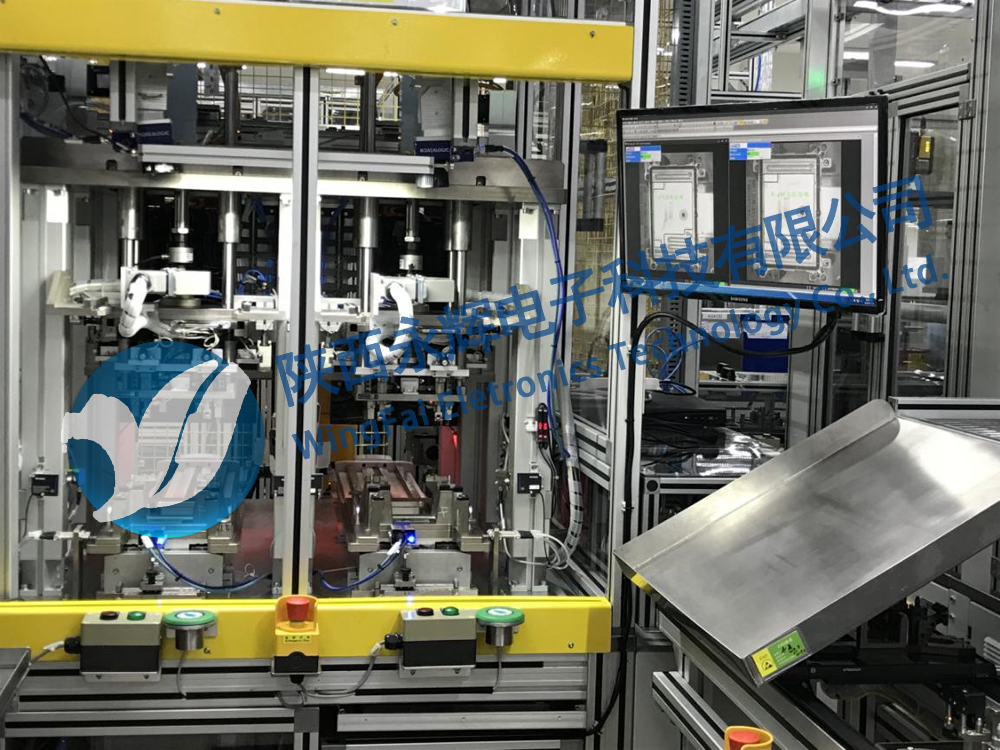

此項目，采用兩個5705相機，對連接器底板涂膠進行檢測。
為降低誤判，提升光學檢測的準確度，需要提供一個均勻的，穩定性好的，灰階變化明顯的明視場，以保證檢測質量可靠（參考ECFA2）。
該工位的外圍框架做成透明的，相機和光源的外側加黑色的有機玻璃罩子，做成密封的結構(除罩子底部)。
具有離線編程的功能，同時供應商需提供離線調試的軟件，用于視覺參數的調試，如為第三方軟件，供應商需提供License。
供應商需提供幾何相對系數校驗夾具和灰度校驗夾具。幾何相對系數校驗夾具用于校驗相機的尺寸精度，該相對系數為基準尺與基準Pixel之比；灰度校驗夾具用于校驗光源的亮度，在確定好初始的灰度基準值之后，依據該值調節光源的亮度或曝光時間。
相機安裝要求
確保相機平面與工件平面之間夾角在5 5 度以?xún)?nèi)
必須進行鏡頭畸變矯正及標定 (Pixel to World Value)
相機或工件的抖動都會干擾測量值的準確性，機構需做抖
動處理外部光源過強會干擾測量值的準確性
