工業相機光源
工業相機光源。選擇對的光源，選擇對的機器視覺系統。
陜西永輝電子擁有光源工程師，對視覺系統進行光源配置，助力機器視覺系統達到效果。
同時，我們智能工業相機擁有集成的光源和鏡頭。集成光源及鏡頭是機器視覺技術領域的兩大發展，可向制造商和機器制造商提供更大的便利性和易用性。這種解決方案可提供切實益處給終端使用者藉由靈活、易于使用的視覺系統實現質量檢驗結果。
光源的類型分為：
·鹵素?zé)?/span>
·白熾燈
·熒光燈
·激光
·發光二極管（LED ）
·氙氣燈
實際應用中，可分為：

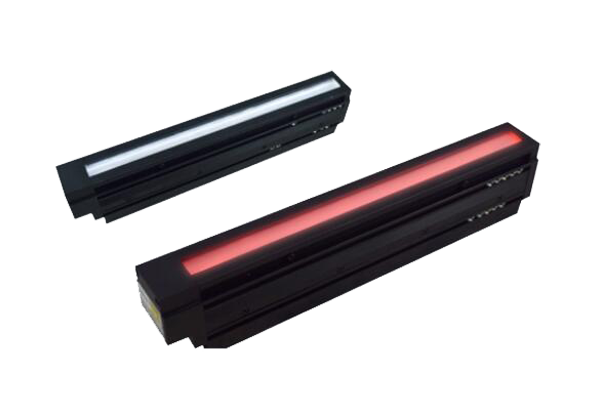

線光源
線光源采用大功率高亮LED，通過特殊透鏡形成一條高亮度、高均勻性的光帶。該系列光源體積小、亮度高，確保高輸出的同時，實現結構緊湊化設計。采用了抑制光源擴散的設計，使得因為距離產生的亮度變化較小。

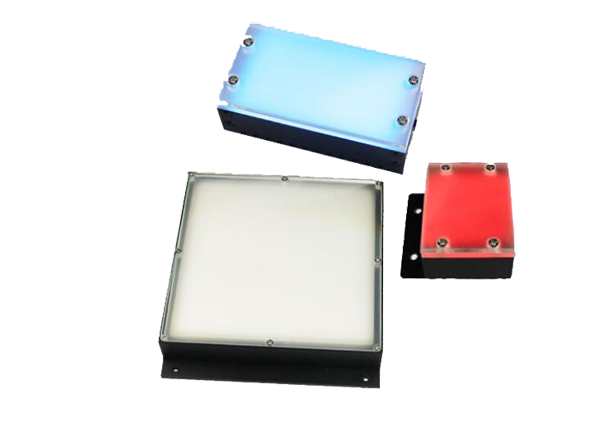

平行面光源
采用特殊的光學材料和設計構造，使照射光線具有更好的方向性。特別適用于表面有光澤的產品外觀尺寸檢測。

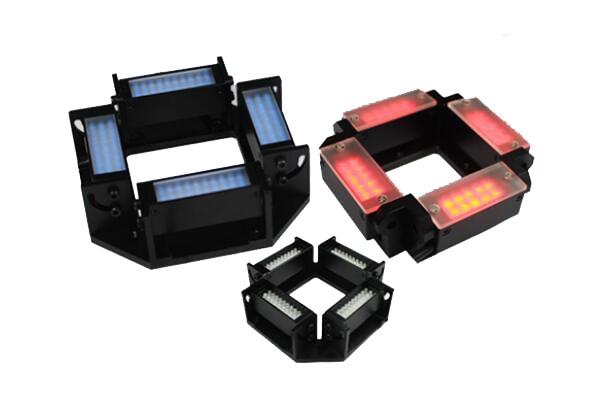

條形光源
條形平面可調光源,四面可調光源由四個獨立可控的照明單元組成，每個照明單元0-90度自由可調、亮度可單獨控制。

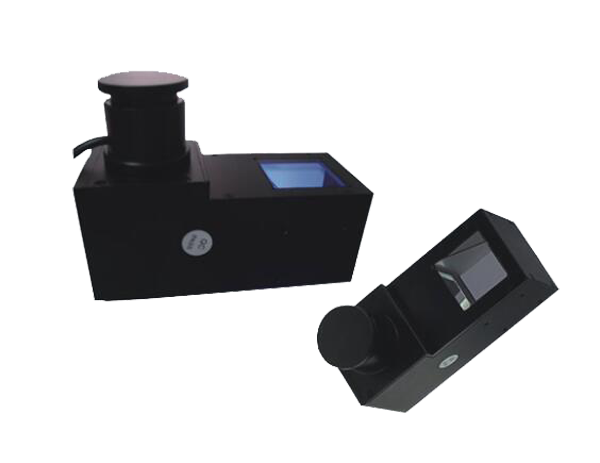

同軸光源
同軸平行光源采用特殊光學鏡片組合設計，使光源實現平行光照射?？梢种乒獾难苌洌瑢崿F(xiàn)高精度成像。檢測產品表面時，可以清晰突出平整表面的凹凸缺陷。適用于金屬、玻璃、膠片、晶片等平整表面的劃傷檢測。

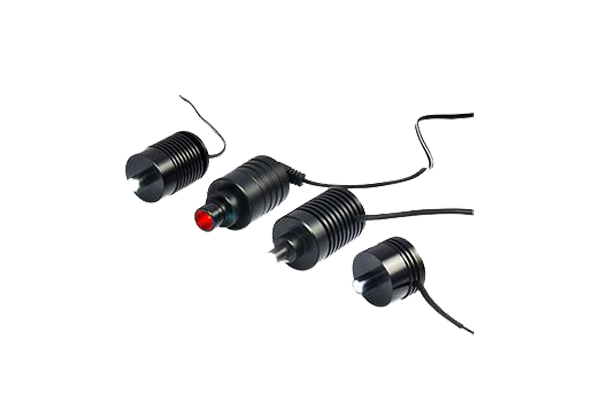

點光源
同軸點光源,高亮度，無對角照射陰影問題，多種顏色可選。

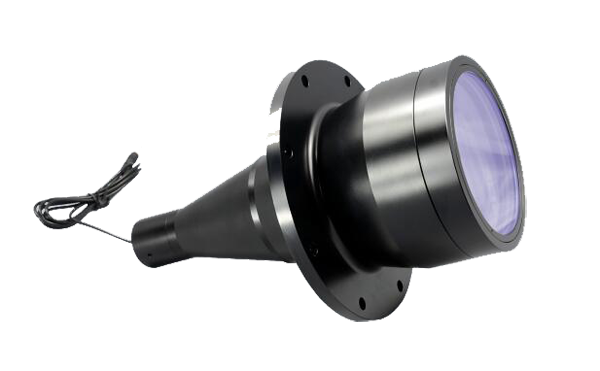

平行光源
高準度直射平行光源，專用于高精度輪廓測量和平滑表面缺陷檢測。

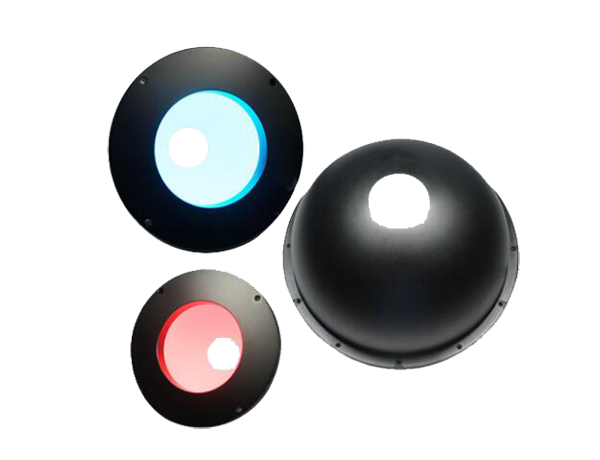

環形光源
圓頂光源，采用了高亮LED和照射構造，LED發出的光線經過球面內特殊的漫反射材料形成高亮且均勻的擴散光。
選擇光源需要考慮的因素：
?表面是鏡反射（光滑并有光澤）還是漫反射（粗糙并且暗淡）？
?表面是否有定向反射比？（以特定的方向反射光）
?元件的外表在不同顏色光下會發生變化嗎？（變深或者變淡）
?元件的表面是扁平的還是三維的？彎曲的？不規則的？蝕刻的？浮雕？凸起？
?元件的表面是穩定的還是會隨著時間而發生變化？（生銹、氧化、褪色）
光源/照明類型：
背光燈用于突出工件邊緣和工件中的孔（鉆孔或加工孔），或隱藏透明材質。請注意，背光燈無需置于物體下方，在產品和燈之間流出空間，效果會更好。
用于查看：特別是圓形工件邊緣線的清晰或者是模糊情況
條
形燈殼提供均勻的線性照明，還可根據應用靈活調整照明角度。條形燈用于漫射表面（利用指、紙板或粗糙表面等）時能夠形成鮮明對比。
用于查看：圓形表面上的凹凸不平或熱點
同軸燈特別適合同于突出工件邊緣和高度變化。它對于平整的金屬表面是不錯的選擇，但用于凹曲表面就不太理想了。同軸燈能夠照亮視覺系統同一軸向上的物體
用于查看：卷邊的明確界定
暗場環形燈裝有90度的LED,等突出工件邊緣和表面高度變化，使對比更加明顯，燈必須離物體很近（短工作距離）
用于查看：壓紋或雕刻花紋細節（近距離觀察）
穹頂燈殼實現均勻、無陰影的照明效果。次類型照明經常被用于圓形表面，特別是光亮的金屬凹曲表面。頂燈能夠隱藏表面高度變化，產生平整的視覺效果。
用于查看：均勻、平整的圖像質量和擴散
低角度環型燈照射卷邊物體時，對比效果很明顯，與暗場環形燈相比照射距離調整更靈活。低角度環型燈特別適合用于光亮表面。
用于查看：近距離和遠距離照明的不同效果對比

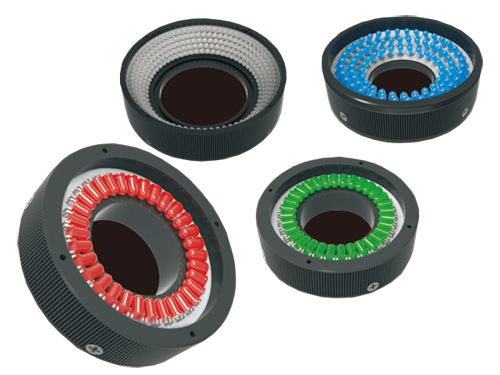

標準環型燈可用于多種應用，用途十分廣泛。
燈環覆蓋了整個工作區域，從而實現了無陰影照明，是機器視覺行業中一種較為普遍的照明類型。
