應用
物流業首飾盒上條碼的讀取

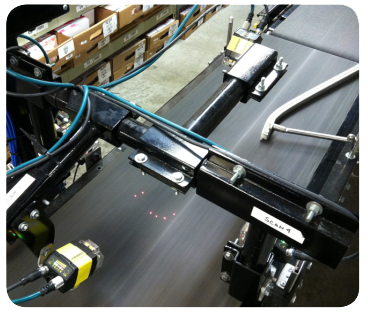

兩臺基于視覺的DataMan讀碼器安裝在輸送帶上方。
拾放機將首飾盒放置到兩條輸送帶上，由輸送帶將它們輸送到包裝站。安裝在輸送帶上方的讀碼器讀取每個首飾盒上的一維條碼，然后，根據此識別結果，每個首飾盒將被轉移到相應的包裝站。
條碼讀取挑戰
首飾盒的尺寸約為3英寸寬x3英寸深x1.5英寸高（7.62厘米x7.62厘米x3.81厘米）。生產商將尺寸為0.5英寸寬x1英寸長（1.27厘米x2.54厘米）、質量不佳的一維條碼張貼到首飾盒蓋的前端。因此，條碼是面向前方的。裝有體積較大產品的首飾盒存放在輸送帶任意一側安裝的7英尺高（2.13米）自動訂單選擇配送機的存儲箱里。當系統運行一波訂單時，配送機會自動彈出所需的首飾盒，將首飾盒放置到輸送帶上。而體積較小的產品則存儲到常規貨架上。 這部分訂單被傳送給拾放機，其將人工收集這些產品，并將它們放置到輸送帶上。首飾盒的高度略有不同，因此，將它們蓋朝下放置到輸送帶上，以便減少輸送帶上方條碼的高度變化。系統不會使條碼朝向任何特定方向。當條碼到達包裝區域時，轉向機會將每個首飾盒推離輸送帶，進入負責該首飾盒訂單的包裝站。
這套自動化系統，但在很大程度上依賴讀碼器讀取以每分鐘60個首飾盒的速度從輸送帶上傳輸下來的每個首飾盒上條碼的能力。當條碼被讀取后，貼標機將印刷3英寸x3英寸（7.62厘米x7.62厘米）的較大標簽，并將其張貼到首飾盒底部。激光掃描儀用于控制將首飾盒轉向相應包裝站的轉向機，其可輕松讀取這種尺寸較大的標簽。過去，掃描通道被定位在包裝站的上游。包裝站采用四臺激光掃描儀，每臺指向首飾盒的一個側面，以讀取尺寸較小的標簽。然而，激光掃描儀很難讀取質量下降、角度變化、位置不同的條碼。這是因?yàn)樗鼈兠看沃荒芸吹揭粭l掃描線，其讀取非理想形狀的條碼的能力非常有限。結果，這種激光掃描儀無法讀取的條碼達到約3.5%，即每天有2000多個首飾盒上的條碼會讀取失敗。必須安排人工來處理這些無法讀取的條碼，需要手動將特別印刷的標簽張貼到每個首飾盒上。即使當激光掃描儀運行非常好時，兩名工人也需要做好處理任何讀取失敗的準備，因?yàn)榫哂胁豢勺x條碼的產品將不會到達包裝站。這會阻止包裝機完成訂單，直到人工處理好讀取失敗。
轉向基于視覺的技術，我們的讀碼器提供了經濟實惠的全新解決方案，成功解決了這一挑戰。
條碼讀取技術背后的基本原理是：
讀碼器采集圖像，并使用一系列算法處理圖像，使其更易于讀取。典型的算法會搜索整個代碼圖像，并確定其位置和方向，以便輕松讀取。其他算法會處理由于材料類型和表面差異而導致的條碼質量下降。另外，基于圖像的讀碼器還可以讀取含有更大量數據的二維碼，如DataMatrix碼，從而提供冗余，這樣，即使在代碼受到損壞的情況下，也能夠讀取代碼。
將四臺讀碼器設置在四個不同的方向，并進行適當?shù)呐渲?，以確保每臺讀取碼的讀取結果結合在一起構成一個綜合結果。
實施解決方案

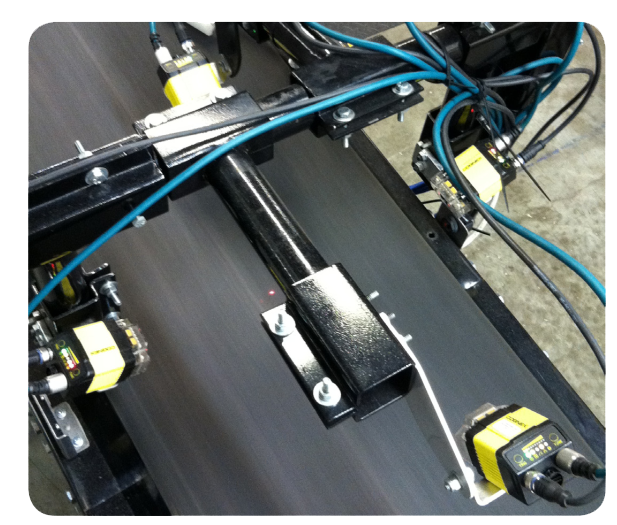

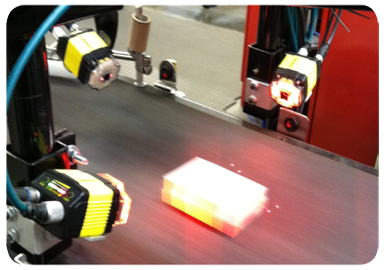

將四臺讀碼器設置在四個不同的方向，每臺與首飾盒保持12至16英寸（30.48至40.64厘米）的距離，并與輸送帶呈20o角。將四臺讀碼器配置為群組觸發模式，以確保四臺讀碼器同時采集圖像，然后將它們各自的讀取結果組合在一起，構成一個綜合結果。全新的讀碼器提供99.9%以上的讀取率，讀取率提高。
