Pin寬度檢測設備

系統要求

檢測產品的引腳頂部為正四棱柱。因生產工藝要求，現對該P(yáng)IN前段進行檢測，要求前段寬度精度為0.01mm。

輸出OK、NG信號

基本配置

相機IS8402  1200W像素智能相機，帶patmax定位

鏡頭            OPT-M1.5-110 1 遠心放大鏡頭

POE            CCB-POWRIO-05 1 IO調試線

通訊網線     CCB-84901-2001-05 1 電腦調試通訊網線

LED光         OPT 1 背光源

光源控制器 OPT-AP1024M 1 光源供電

檢測方法

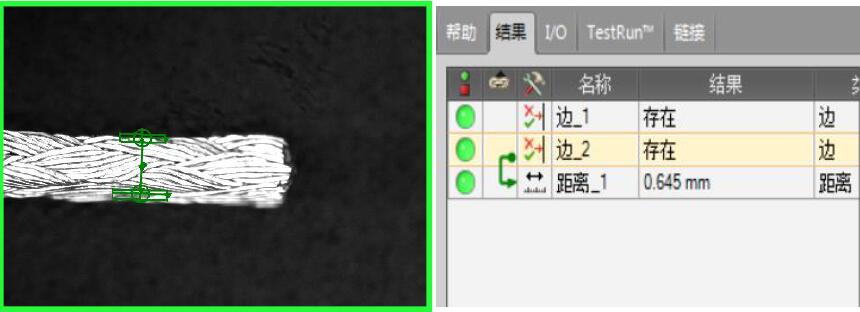

使用INSIGHT8402Easybuilder簡介的操作工具進行找邊測距

視覺安裝要求

1.確保相機平面與工件平面之間夾角在5度以內

2.必須進行鏡頭畸變矯正及標定(Pixel to World Value)

3.相機或工件的抖動都會干擾測量值的準確性，機構需做抖動處理

4.外部光源過強會干擾測量值的準確性
